新洁能公司产品应用案例介绍

- NCEPOWER  PRODUCT APPLICATION CASE INTRODUCTION -

——  MOSFET  ——

▋ 中低压功率MOSFET(20V-40V&50-250)

低压功率MOSFET(20V-40V)

中压功率MOSFET(50V-250V)

产品特征:

  • 高可靠性、高一致性、高稳定性
  • 大功率和大电流处理能力
  • 极低的导通电阻
  • 极低的栅电荷
  • 良好的抗雪崩冲击能力
  • 高抗静电能力

产品应用:

  • 锂电池保护模块
  • 转换开关/LED 显示器/LCD 监视器
  • 马达控制/逆变器/开关电源
  • 笔记本电脑/手机等电源管理
图片展示

产品特征:

  • 低导通电阻,低栅极电荷
  • 高散热能力,高结温下,大电流持续导通能力
  • 高EAS能力(100% UIS测试)
  • 电参数高度一致性和重复性
  • 特殊制程,高防静电能力(ESD)

产品应用:

  • 电动车控制器
  • 开关电源, UPS电源,工控电源,太阳能电源,机箱电源,逆变器,电力电源,照明电源,定制电源
  • 充电器,电焊机,机电设备等
图片展示

▋ Super Junction MOSFET(600V-900V)

利用先进的电荷平衡技术,新洁能全新推出第二代超结 MOSFET 系列产品,在第一代超结 MOSFET 产品的基础上大幅度提高了单位面积内的电流密度,产品特征导通电阻(Rdson*A)降低 40%,开关损耗降低 12%,总能效提升 1.7%。我们为电路设计师提供 600V-900V, 4A-20A 的多样电压-电流选择,同时也为您带来SOP-8 至 TO-247 的不同功率选择,实现占用更少的电路板空间,并且提高可靠性。

通过采用领先的单层外延工艺技术,第二代超结 MOSFET 当中新增 700V-900V的产品系列,为系统应用提供更加充足的耐压余量,简化电路设计难度,提高更

高的系统可靠性。这些产品广泛适宜于对系统效率有更高要求的照明应用、各类电源、适配器以及智能手机、平板电脑充电器。

产品特征:

  • 卓越的功率转换效率
  • 极低的导通功率损耗源于极低的特征导通电阻(Ron*A)
  • 极低的开关功率损耗和驱动功率损耗源于极低的 FOM(Ron*Qg)
  • 更小的封装体积
  • 卓越的 EAS能力(100%  EAS 测试)

产品应用:

  • 电脑、服务器的电源 —— 更低的功率损耗
  • 适配器(笔记本电脑,打印机等)—— 更轻、更薄
  • 照明(HID/LED 照明,工业照明,道路照明等) —— 更高的功率转换效率
  • 消费类电子产品(液晶电视,等离子电视等)—— 更 轻、更薄、更高能效
图片展示

▋ 新一代 600-650V 超结功率 MOSFET(SJ-MOS  Ⅱ系列 )

采用先进的超结耐压原理和更优化的设计结构的新一代600-650V超结功率MOSFET SJ-MOS Ⅱ 系列产品,在原有 SJ-MOS I系列产品的基础上,进一步降低产品导通电阻和栅极电荷,更利于提高系统效率。

产品特征:

  • 更低的导通电阻,利于降低导通损耗
  • 极低的栅极电荷,提供更快的开关速度
  • 同规格下更小的封装体积,使系统更轻便
  • 更好的一致性,保证了系统的持续稳定运行
  • 100%   雪崩能力测试,确保产品质量可靠

产品应用:

  • LED 照明
  • 适配器
  • PC 电源
  • 消费类电子产品

600V 18A~22A相近规格 MOSFET参数对比表



Rdsonmax.

Qgtyp.

某国产普通VDMOS

0.45Ω

70nC

某进口普通VDMOS

0.35Ω

70nC

某进口最新SJMOS

0.19Ω

63nC

NCESJ-MOS

0.19Ω

55nC

NCESJ-MOS

0.18Ω

45nC

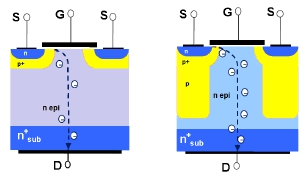

普通  VDMOS 与  SJ-MOS 原理图对比

图片展示

650V  功率  MOSFETFOM=Rdson.max*Qg 对比情况

图片展示

600V 18A- 22A 相近规格  MOSFET参数对比图

图片展示

▋ 650V SJ-MOS Ⅱ   部分产品及对应封装类型展示

图片展示

▋ 新一代 600-650V 超结功率 MOSFET(SJ-MOS  Ⅱ系列 )

采用先进的超结耐压原理,推出全新的 700V-900VSJMOSⅡ系列产品,进一步优化了芯片内部结构,为系统应用提供充足的耐压余量,简化系统设计难度,提高系统可靠性,满足客户对高耐压、低导通电阻、高效率的超结 MOSFET 的需求。

特点与优势:

  • 更高的耐压为系统设计和应用提供更充足的余量
  • 更低的导通电阻,利于降低导通损耗
  • 极低的栅极电荷,提供更快的开关速度
  • 同规格下更小的封装体积,使系统更轻便
  • 100% 雪崩能力测试,确保产品质量可靠

应用:

  • 正激电路
  • 准谐振反激电路
  • 适配器
  • 太阳能逆变器
  • 工业整流

700~900V SJ-MOS II   FOM 对比情况

图片展示

SJ-MOS   系列产品开发情况

图片展示

▋ 新一代 700-900V 超结功率 MOSFET   SJ-MOS  Ⅱ系列

图片展示
图片展示
