美国富迪产品介绍
- FORTEMEDIA PRODUCT INTRODUCTION -
—— FM1288产品介绍 ——
FM-1288 是富迪科技特别为行车应用设计的新一代语音处理器，极为有效的提供：
- 上行和下行讯号的噪音削减
- 全双工无回音通讯
- Bright Voice Enhancement (BVE) 功能，将喇叭的输出加以智慧性等化，以改善使用者的听觉感官。
- 自然、零失真的声音
- 为新兴的行动宽频通话，提供Wideband voice 处理
优点
- 同级最高成本效益的IC 解决方案，为车上免持通话提供高效率的语音处理
- 方便系统整合：接点定义明确、简单直接、并可弹性应用
- 近端、远端用户皆受益
- 特别为行车环境设计的语音处理器，支援车上内建式和游牧式PND 装置
- 不限作业系统
FM1288 功能
- 高度整合的混合讯号IC，含on-chip ROM 码和RAM 语音处理功能
- On-chip DSP 含硬体演算加速器
- 内建ADC 与DAC，供双麦克风输入、类比line level 参考输入、line-out 及line level 喇叭输出
- 8 kHz 及 16 kHz 组态设定式取样频率
- 类比 I/O SNR：85 dB
- 采用数位介面(PCM 或I2S) 的line-in 及line-out 数位讯号
- 类比I/O 均采用Programmable Gain Controller (PGA) 及差动I/O
- 晶体或时脉输入
- 用户选项式双麦克风输入
- 协同 (co-processor) 模式：
支援 SHI 介面 - 独立 (standalone) 模式：
支援 serial-EEPROM 介面 - 弹性化 host 介面：
控制：SHI (I2C 相容)、UART
资料：PCM、I2S、类比 I/O - 容易与一般蓝牙IC 互连
- 车用等级
产品应用
FM1288芯片主要应用在：采用蓝牙，以太网， WIFI，电话线，2.4G 等数字传输方式的通话产品，很方便地与各类系统连接。
- 智能家居对讲产品，可视对讲门铃。
- 企业视频会议系统，国际商务会议，远程教学，远程医疗，远程会议，远程培训，远程招聘等设备。
- 老人、小孩监控，监护仪器对讲设备。
- 网络免提通话系统。
- 智能小区，别墅门禁对讲系统。
- 电梯、企业写字楼、生产车间等各种广播对讲系统。
- 智能多媒体教育通话产品。
- 车载智能通话系统。
- 蓝牙通话音响。
- 支持手机免提对讲转接。
- 免提通话平板电脑。
- 企业多方会议免提通话系统。
—— FM1288电路设计框图示例 ——
FM1288数字音频接口
说明：
1）上行：模拟MIC信号进入FM1288，通过PCM/I2S接口送出数字音频信号，送到AP或CODEC作为mic信号；
2）下行：AP或CODEC接收到音频通过通过PCM/I2S接口送入FM1288，输出模拟SPKOUT信号经PA放大后由喇叭放音。
3）功能：消回音，消噪。只有数字接口的消费类通讯产品。目前在车机及其它蓝牙通话场景使用较多。

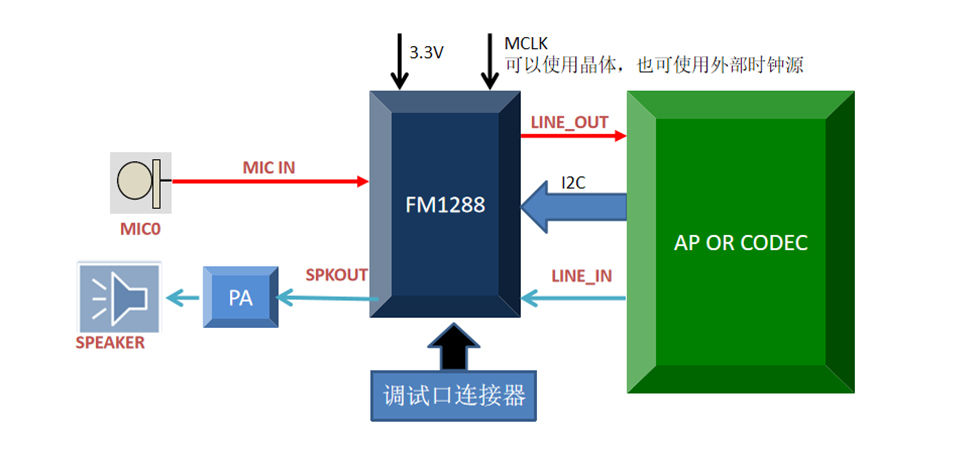

FM1288模拟音频接口1
说明：
1）上行：模拟MIC信号进入FM1288，通过处理后由LINEOUT输出模拟信号，送到后端AP或CODEC处理；
2）下行：AP或CODEC将下行模拟信号通过linein送入FM1288做下行处理及消回音参考，再通过SPKOUT输出到PA放大后由喇叭放音。
3）功能：消回音，消噪。需要较强消回音情况建议使用。用于有模拟接口的消费类通讯产品。
FM1288模拟音频接口2
说明：
1）上行：模拟MIC信号进入FM1288，通过处理后由LINEOUT输出模拟信号，通过AP经BT发送到手机传出；
2）下行：AP或CODEC将下行模拟信号通过linein送入FM1288做消回音参考，同时输出到PA由喇叭放音。
3）功能：较弱消回音，消噪。仅在播放音乐同时需要做语音识别的情况使用。目前基本是车机用途。
